Descripción

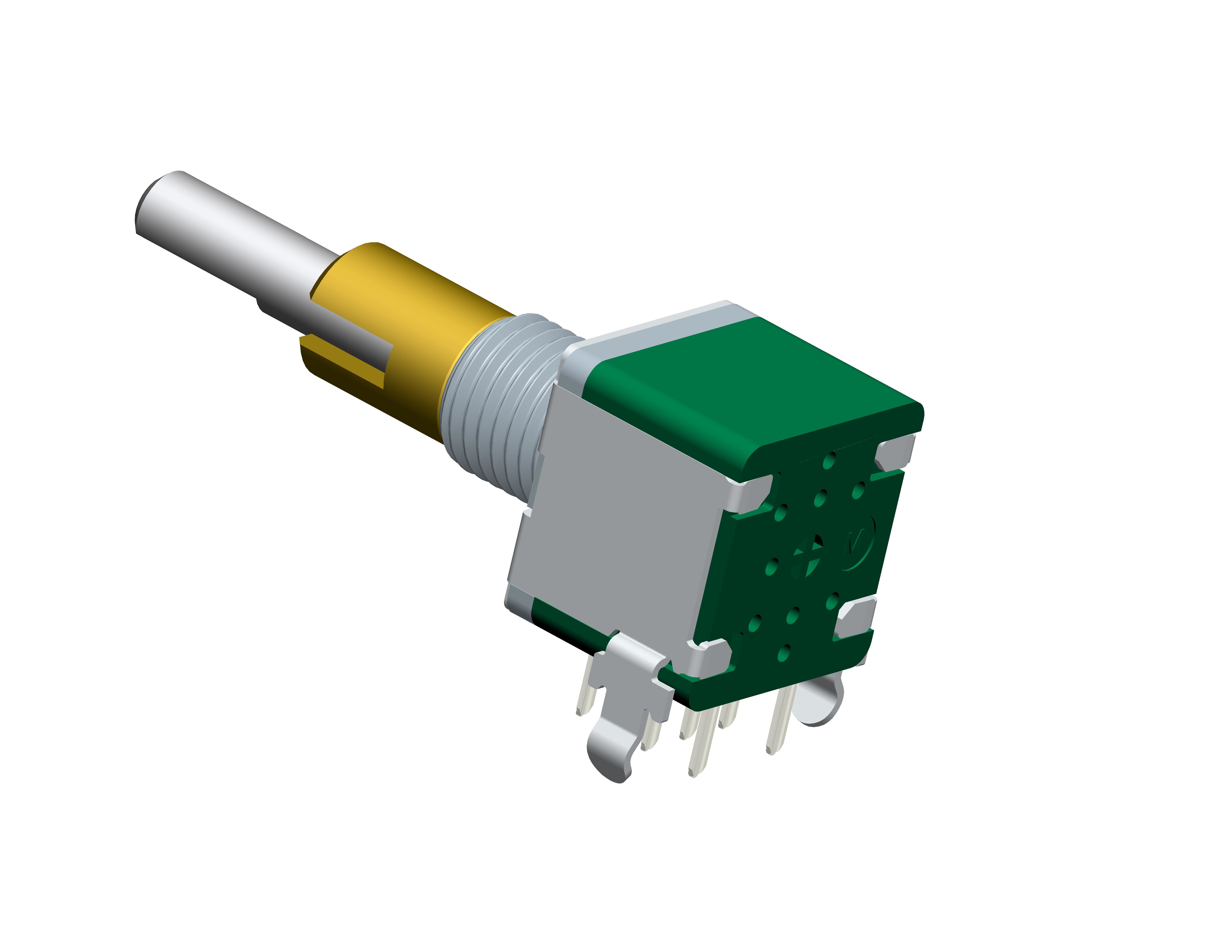

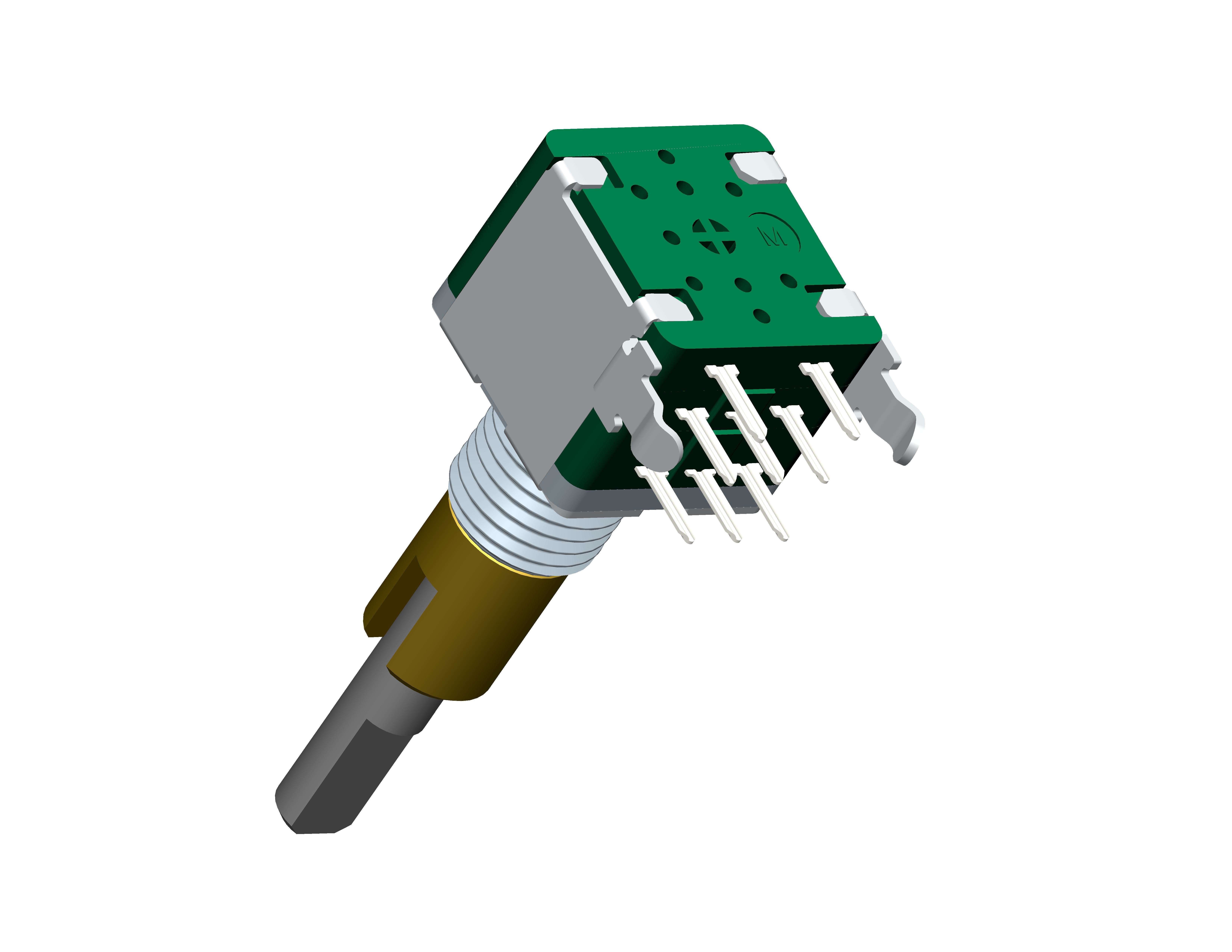

El codificador de doble eje tiene un eje interior y un eje exterior. El eje interior es un codificador de 15 pulsos con un interruptor de empuje de 0,5 mm de recorrido.El eje exterior es un interruptor de palanca de retorno automático.
Especificación
| Características mecánicas |
| Fuerza del tapón |
3kgf.máx. |
| Par rotacional: |
20~200gf.cm |
| Fuerza del tope rotacional: |
3 kgf máx. |
| Fijador: |
eje interior30retenes |
| Fuerza de empuje y tracción: |
8 kgf.máximo |
| Vibración: |
10 a 50 a 10 Hz/min.la amplitud es de 1,5 mm para todas las frecuencias. |
| Eléctricocaracterísticas |
| Resistencia de aislamiento : |
100 mΩ mín.250 V CC |
| Número de pulsos/detención |
Eje interior 15P 30 retenes |
| Prueba de voltaje: |
300 V CA durante un minuto |
| Ambientalcaracterísticas |
| Frío: |
-40ºC±2ºC por 96h |
| Calor seco: |
85ºC±2ºC por 96h |
| Calor húmedo: |
40±2ºC, 90 a 95%HR por 96H |
| Cambiarcaracterísticas |
| Potencia nominal: |
0.1A 5V CC |
| Cambio de par: |
Máx. 500± 200gf.cm |
| Cambiar viaje: |
0,5 mm± 0,3 mm |
| Tipo de interruptor: |
eje exterior de autorretorno |
| Número de circuito: |
Interruptor PUSH para eje interior |
| Prueba de voltaje: |
300 V CA durante un minuto |
| Vida útil sin carga: |
100.000 ciclos 100 mΩ máx. |
| Vida útil con carga: |
100.000 ciclos 200 mΩ máx. |
| Resistencia de contacto inicial: |
100 mΩ máx. |
| Resistencia de aislamiento : |
100 mΩ mín. 250 V CC |
Características
1.Rendimiento altamente confiablecodificador de diseño sellado.
2. Interruptor de empuje con recorrido de 0,5 mm, interruptor de recorrido de 1,5 mm disponible, codificador de autorretorno del eje exterior.
3. La longitud del eje y el tipo de forma se pueden personalizar.
4. Montaje DIP horizontal
5. Cumple conRoDirectiva HS2.0
6. Se aceptan pedidos de pequeño volumen
Nuestra fábrica

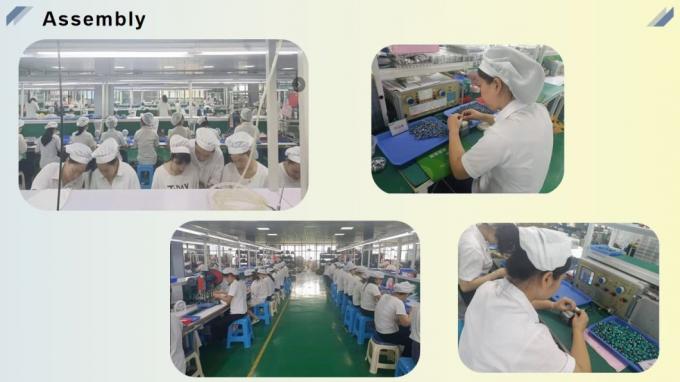

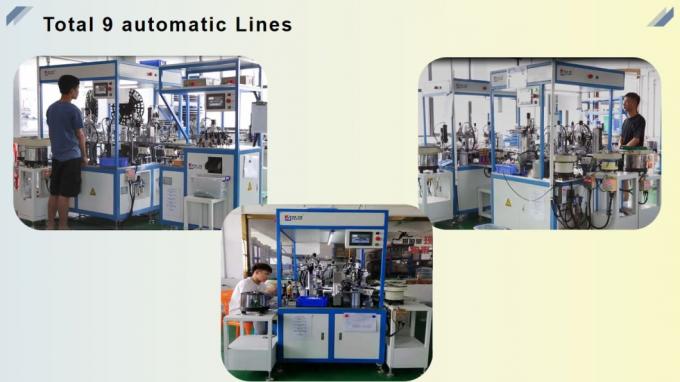

Dongguan SANNI Electronics Technology Co., Limitado.La fábrica cubre una instalación de 12000 metros cuadrados con más de 180 empleados, tenemos más de 10 años de experiencia en diseño y fabricación de potenciómetros, codificadores, interruptores y otros componentes electrónicos.... Contamos con buenos equipos técnicos y comerciales profesionales para atender sus necesidades.Esperamos su consulta!
Nuestros servicios
1. Fuerte equipo de I + D para soporte técnico.
2.Oferta 1 año de garantía
3. Ofrezca muestras gratuitas para la prueba.
4. Servicio en línea las 24 horas a sus consultas.
5. Servicio de OEM/ODM disponible
Preguntas más frecuentes
1 P: ¿Puedo obtener muestras de usted?
R: Sí, podemos proporcionar muestras gratuitas, contáctenos libremente y cuéntenos sus necesidades.
2 P: ¿Puede proporcionar soporte técnico?
R: Sí, tenemos más de 10 años de investigación y desarrollo en la industria electrónica.Si necesita soporte técnico en el proceso de compra, no dude en contactarnos.
3 P: ¿aceptan servicio personalizado?
R: Sí, la personalización es aceptable, comuníquese con nuestro personal de ventas para obtener más detalles.
