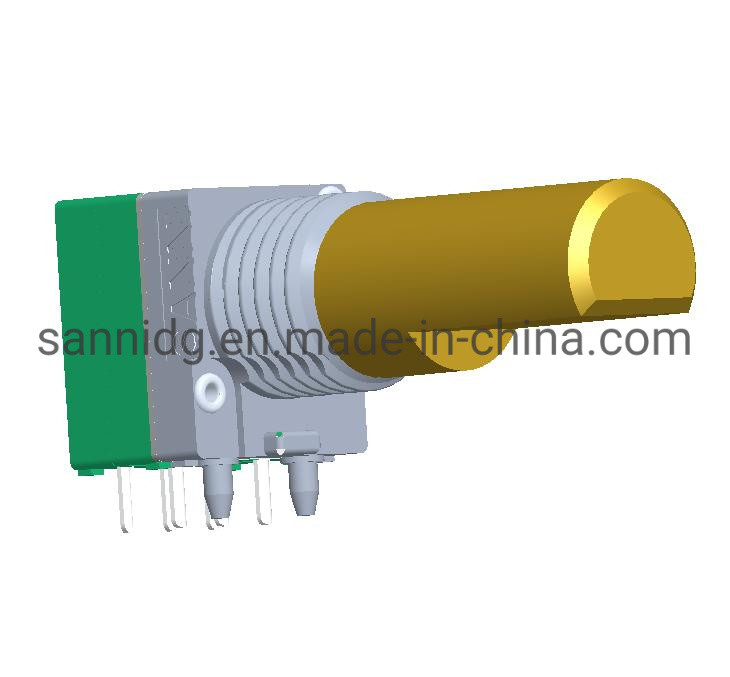

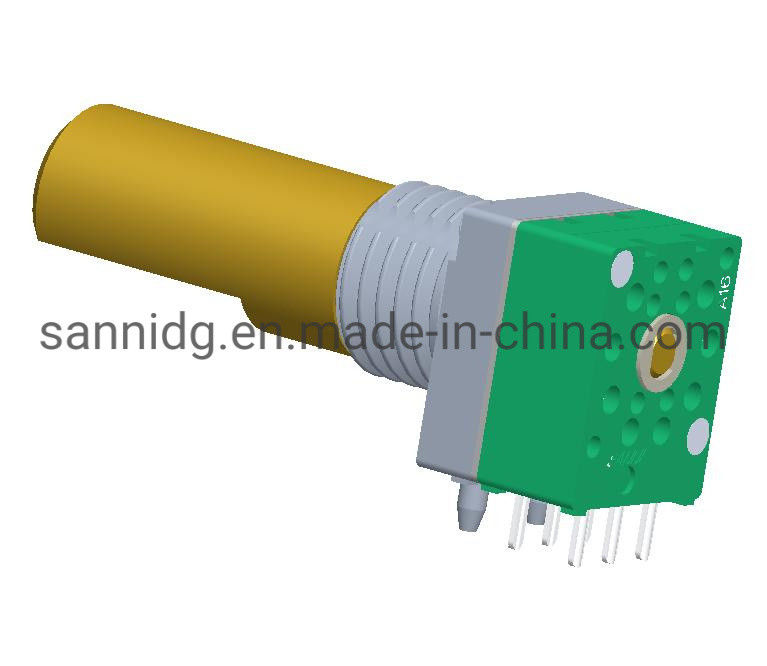

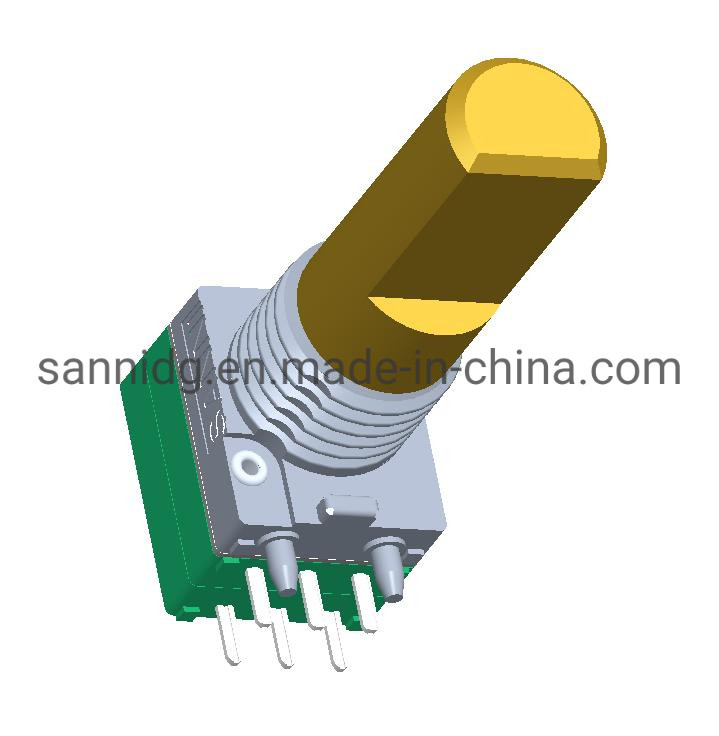

Descripción
El codificador absoluto tiene muchos canales de luz en el disco de codificación de luz, cada línea en orden con 2,4,8,16 líneas... disposición, de modo que en cada posición del codificador, mediante la lectura de la abierta y oscura de cada línea, obtener un conjunto de código único de 2 cero a 2 (código gris), que se llama n-bit codificador absoluto.Dicho codificador está determinado por la posición mecánica de la placa de código fotoeléctrico, que no se ve afectada por el apagado y las interferencias.
Especificación
| Rendimiento del interruptor |
| Número del circuito: |
SPST |
| Potencia nominal: |
1A 16V de corriente continua |
| Torque del interruptor: |
500 gf.cm máximo |
| Ángulo de cambio: |
40o máximo |
| Vida útil sin carga: |
30, 000 ciclos 100 mΩ máximo |
| Duración de funcionamiento con carga: |
30,000 ciclos 200mΩ máximo |
| Resistencia al aislamiento: |
100 mΩ min.250 V de corriente continua |
| Prueba de tensión: |
300 V de corriente alterna durante 1 minuto |
| Características mecánicas |
| Ángel de rotación total: |
300° ± 5o |
| - ¿ Qué es eso? |
16 |
| Torque de rotación: |
150 a 350 gf.cm. |
| Fuerza del tapón de rotación: |
3 kgf.max/Alu; 3,5 kgf max/Bras; 4,0 kgf max/acero inoxidable |
| Fuerza de empuje-tirón del eje: |
8kgf.máx. |
| Torque de rotación: |
20 ~ 200f.cm CC: el par de clic: 60 ~ 400gf.cm |
| Oscilación del eje: |
- ¿ Qué pasa?0.6*L/20mm P-P máximo |
| Vibración: |
10 a 50 a 10 Hz/min. la amplitud es de 1,5 mm para todas las frecuencias. |
| Rendimiento eléctrico |
| Número de pulsos/detención |
El 16/16 |
| Características: |
con interruptor de empuje/interruptor rotativo |
| Resistencia al aislamiento: |
100 mΩ min.250 V de corriente continua |
| Durabilidad |
| Vida útil sin carga: |
20, 000 ciclos 100 mΩ máximo |
| Desempeño medioambiental |
| El frío: |
-40 °C ± 2 °C durante 96 horas |
| Calor seco: |
85 °C ± 2 °C durante 96 horas |
| Calor húmedo: |
40 ± 2oC, 90 a 95% de H.R. durante 96 horas |
Características
1- Un codificador de diseño sellado con un rendimiento muy fiable.
2. Disponible en muchas variantes diferentes.
3Presione el interruptor con desplazamiento de 0,5 mm o de 1,5 mm.
4La longitud y la forma del eje se pueden ajustar.
5. Una variedad de métodos de montaje para la elección
Aplicación
El codificador fotoeléctrico rotativo absoluto, debido a su absolutamente único, anti-interferencia, sin pérdida de potencia de la memoria, se ha utilizado cada vez más en el ángulo,medición de longitud y control de posicionamiento en diversos sistemas industriales
Es principalmente adecuado para la electrónica de automóviles, electrodomésticos, electrodomésticos como hornos y lavadoras, productos de audio, temporizadores y otros dispositivos electrónicos relacionados;
Nuestra fábrica

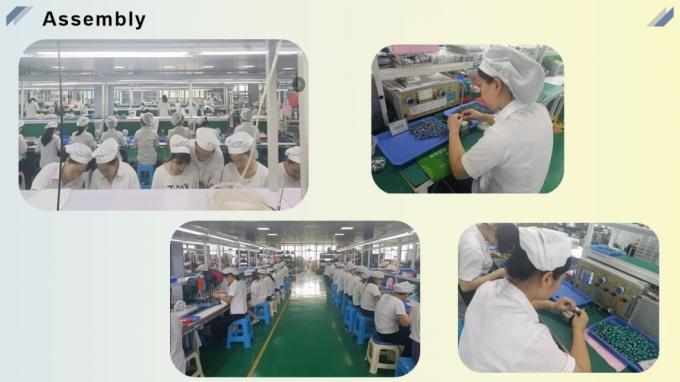

Dongguan SANNI Electronics Technology Co., Ltd. tiene más de 10 años de experiencia en el diseño y fabricación de potenciales, codificadores, interruptores y otros componentes electrónicos.Áreas de instalación de 2000 metros cuadrados con más de 180 empleadosTenemos equipos técnicos y de ventas profesionales y buenos para atender sus necesidades.
Nuestra ventaja
1. 4 líneas de producción de automatización, más de 100 trabajadores experimentados para productos de mayor precisión.
2. 10 + ingenieros y diseñadores dedicados y experimentados en el departamento de I + D.
3Apoyar el servicio personalizado ODM / OEM. Ayudar a los clientes a diseñar rápidamente sus ideas en soluciones de producción en masa y completar el diseño, desarrollo y verificación de prototipos.

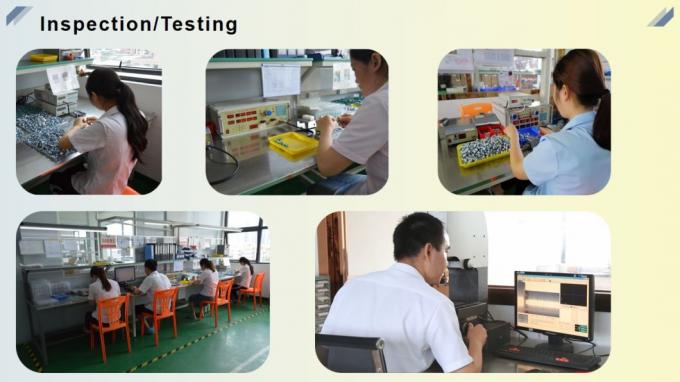

4Instrumentos de prueba profesionales y equipo para garantizar la calidad del producto.
Nuestros servicios
1Ofrecemos un año de garantía.
2Servicio OEM/ODM para satisfacer todas sus necesidades
3. dentro de las 24 horas para responder a sus preguntas
4Un fuerte equipo de I + D para el apoyo técnico
5Ofrezca una muestra gratuita para la prueba.
Preguntas frecuentes
• P: ¿Puedo obtener una muestra de usted?
• R: Sí, podemos proporcionar las muestras gratuitas para su prueba, póngase en contacto con nosotros de forma gratuita y díganos qué producto necesita.
• P: ¿Acepta la personalización?
• R: Sí, la personalización es aceptable, por favor póngase en contacto con nuestro personal de ventas para consultar.
• P: ¿Puede usted ayudarme en cuestiones técnicas?
• R: Sí, tenemos más de 10 años de investigación y desarrollo en la industria del potencialómetro electrónico. Si necesita ayuda técnica en el proceso de compra, no dude en ponerse en contacto con nosotros.
