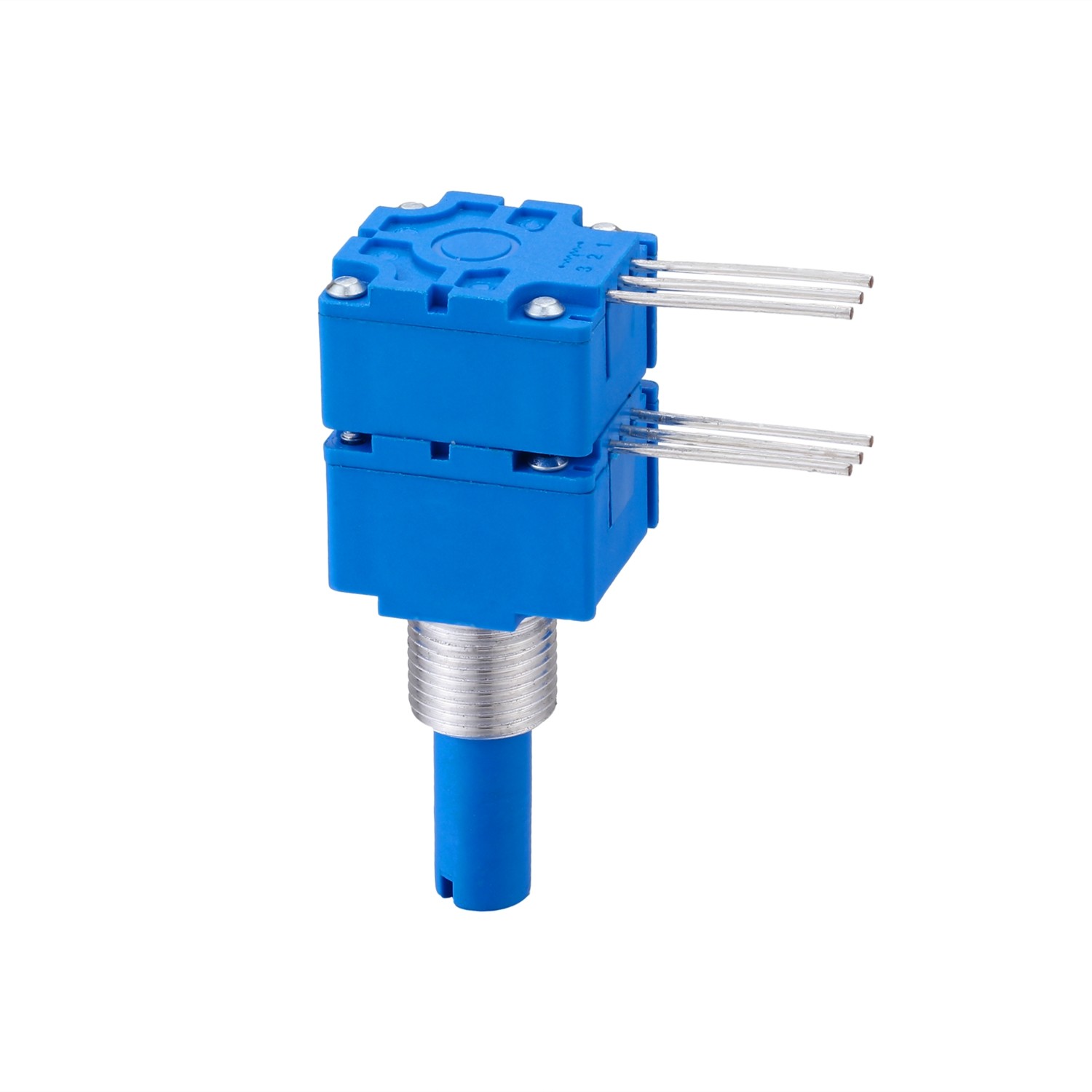

Valor de resistencia de doble banda 100K Vida de rotación 100,0000 ciclos Potenciómetro giratorio para electrodomésticos
Descripción del producto:
Potenciómetro giratorio es una resistencia variable (componente electromecánico), se basa en el cepillo para deslizarse sobre el cuerpo de la resistencia,en el circuito para obtener una cierta relación con el voltaje de entrada voltaje de salida, por lo que se llama potencialómetro.
Dado que la unidad del valor de resistencia del potencialómetro giratorio es la misma que la del resistor, su unidad también es ohmios
Características clave:
- Resistencia: 100 kΩ
- Disponible en una variedad de configuraciones de pin-out
- aislamiento de circuito eléctrico prácticamente infinito
- Opciones de eje de metal o plástico
- Compatible con la Directiva RoHS
Aplicación:
El potencialómetro rotativo se utiliza principalmente en productos de comunicación, walkie-talkies, amplificador de potencia de automóviles, audio multimedia, hogar inteligente, periféricos de computadoras, etc. Sus funciones son principalmente:ajuste de volumen, ajuste de intensidad de luz, selección de menú, ajuste de velocidad, ajuste de temperatura, etc.Los parámetros principales del potenciómetro rotativo son la linealidad, el valor de la resistencia, la potencia nominal, el ruido de rotación, la temperatura, la característica de cambio de resistencia, la impedancia de aislamiento, etc.
Parámetros técnicos:
| Características eléctricas: |
|
| Estilo de montaje: |
Montaje del panel |
| Estilo de terminación: |
A través del agujero |
| Número de pandillas: |
2 Banda |
| Orientación: |
En el plano horizontal |
| Número de vueltas: |
1 vuelta |
| Tipo de eje: |
Liso / con ranuras |
| Tipo de vehículo: |
De tipo rotativo |
| Peso unitario: |
12.700 g |
| Modelo: |
pines de PC en línea de giro único |
| Arbusto |
Para el cálculo de las emisiones de gases de efecto invernadero, se utilizará el método de cálculo de las emisiones. |
| Tipo del elemento cónico |
CW Audio C-P ± 20 por ciento |
| Valor de la resistencia |
100 mil. |
| Ángulo eléctrico efectivo |
(Audios cónicos) 225 ° ± 5 ° |
| Variación de la resistencia de contacto |
± 1 por ciento |
| Resistencia de aislamiento (500 VDC) |
.1,000 megohms como mínimo |
| |
|
| Características ambientales: |
|
| Rango de temperatura de funcionamiento: |
-40 °C a +125 °C |
| Rango de temperatura de almacenamiento |
-55 °C a +125 °C |
| Rango de temperatura |
± 1.000 ppm/°C |
| Cambio de resistencia total |
±2 % máximo |
| Cambio de la relación de tensión |
± 5% máximo |
| Carga de vida.. |
11.000 horas. |
| Vida útil de rotación (sin carga) |
100,000 ciclos |
| |
|
| Características mecánicas: |
|
| Fuerza de frenado del eje D |
33.89 N-cm (3 libras por pulgada) |
| Ángulo mecánico |
300 ° ± 5 ° |
| Torque de trabajo |
0.3 máximo, por encima del par de marcha medio |
| El montaje |
1.7-2.0 N-m (15-18 lb.-in.) máximo |
| Variación |
0.35 N-cm (0,5 oz.-in.) máximo en desplazamiento del eje de 45 ° |
Nuestra ventaja
Diseño y prototipo y base de automatización en Dongguan, que es el centro de fabricación del sur de China.
10 + ingenieros y diseñadores dedicados y experimentados en el departamento de I + D.
Centro de fabricación en la provincia de Sichuan que está cerca del muelle del río Yangzi y el aeropuerto de Chongqing.
10+ líneas de producción, 100+ gerentes y trabajadores experimentados.
Ayudar a los clientes a diseñar rápidamente sus ideas en soluciones de producción en masa, y completar el diseño, desarrollo y verificación de prototipos.
Preguntas frecuentes:
- P: ¿Cuál es la marca de este producto?
- R: La marca de este producto es Sanni.
- P: ¿Dónde se fabrica este producto?
- R: Este producto se fabrica en China.
- P: ¿Cuál es la función de un potencialómetro de deslizamiento lineal?
- R: Un potencialómetro de deslizamiento lineal se utiliza para medir y controlar la cantidad de corriente eléctrica que fluye a través de un circuito.
- P: ¿Cuál es la tensión máxima que este potenciómetro puede soportar?
- R: El voltaje máximo que este potenciómetro puede soportar es de 10V.
- P: ¿Este producto es adecuado tanto para circuitos AC como para circuitos DC?
- R: Sí, este producto es adecuado tanto para circuitos de CA como de CC.
