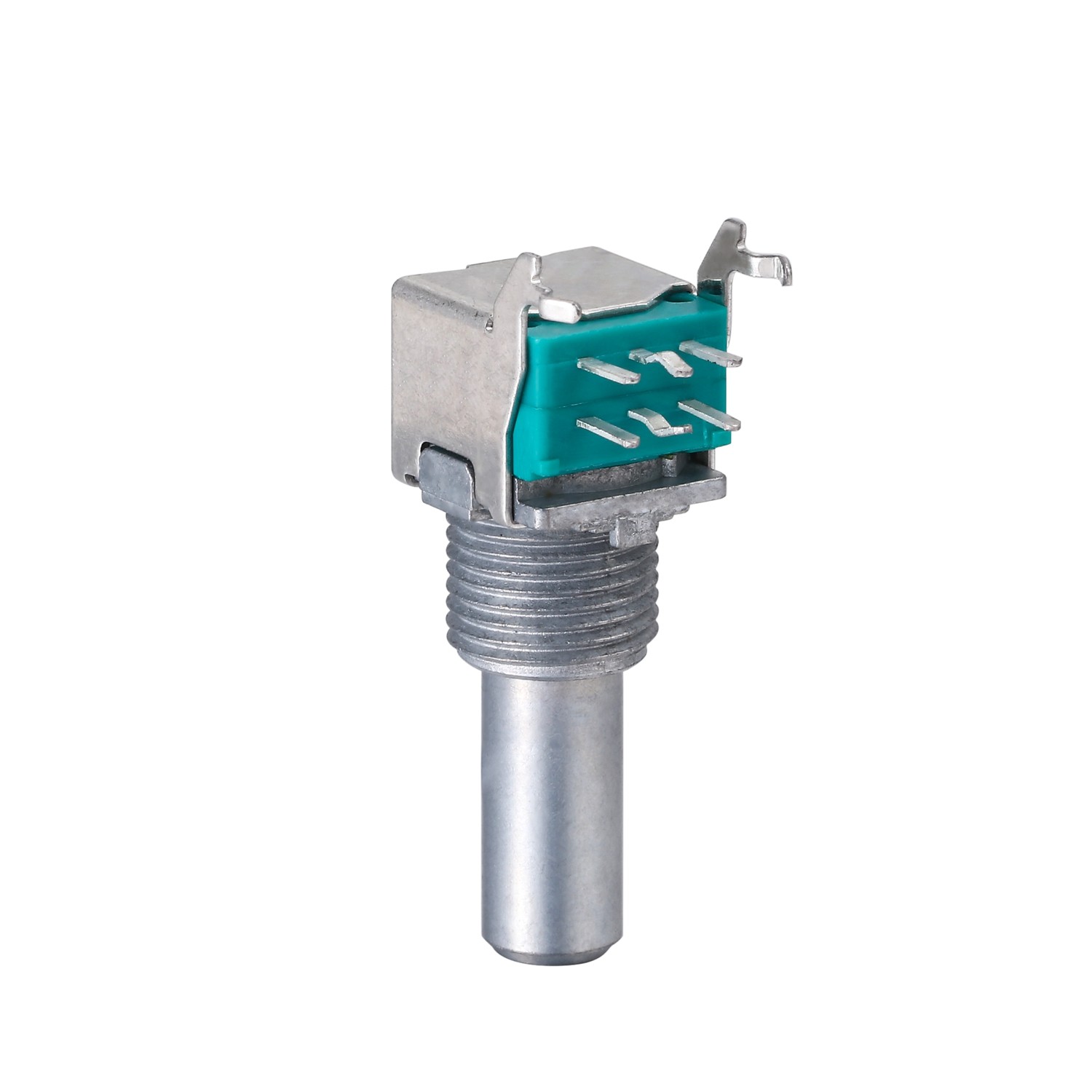

Eje de metal de banda doble 15000 ciclos 100mΩ Potenciómetro giratorio máximo para aparato de audio
Descripción del producto:
Potenciómetro giratorio es una resistencia variable (componente electromecánico), se basa en el cepillo para deslizarse sobre el cuerpo de la resistencia,en el circuito para obtener una cierta relación con el voltaje de entrada voltaje de salida, por lo que se llama potencialómetro.
Dado que la unidad del valor de resistencia del potencialómetro giratorio es la misma que la del resistor, su unidad también es ohmios
Características clave:
- Resistencia: 100 kΩ
- Disponible en una variedad de configuraciones de pin-out
- aislamiento de circuito eléctrico prácticamente infinito
- Opciones de eje de metal o plástico
- Compatible con la Directiva RoHS
Aplicación:
El potencialómetro rotativo se utiliza principalmente en productos de comunicación, walkie-talkies, amplificador de potencia de automóviles, audio multimedia, hogar inteligente, periféricos de computadoras, etc. Sus funciones son principalmente:ajuste de volumen, ajuste de intensidad de luz, selección de menú, ajuste de velocidad, ajuste de temperatura, etc.Los parámetros principales del potenciómetro rotativo son la linealidad, el valor de la resistencia, la potencia nominal, el ruido de rotación, la temperatura, la característica de cambio de resistencia, la impedancia de aislamiento, etc.
Parámetros técnicos:
| 1Características eléctricas |
| Resistencia total |
200Ω-2MΩ |
| Tolerancia de resistencia total |
Las emisiones de gases de efecto invernadero de las instalaciones de ensayo de la Unión se calcularán de acuerdo con el método de ensayo de las instalaciones de ensayo de la Unión. |
| Resistencia residual |
20Ω máximo. |
| Potencia nominal |
Conicidad lineal:0.05W, Audio Taper 0.025W |
| Resistencia al aislamiento |
100 MΩ min. 250 V de corriente continua |
| Ruido |
100 mV como máximo |
| Prueba de tensión |
100 V CA durante 1 minuto |
| Válvula de tensión máxima de funcionamiento |
50 V AC/20 V CC |
| Error de banda aplicable a las piezas de la unidad doble con fines de control de volumen de audio |
-40dB a 0dB: 3dB máximo. (Compatible con vehículos: -60dB a 0dB: 1,5dB máximo.) |
| 2Características mecánicas |
| Fuerza del tapón de rotación |
Min:3Kgf |
| Ángulo de rotación total |
280o±10o |
| Torque total |
10 a 100 gf.cm |
| Fuerza de empuje-tirón clave |
Min:8kgf 10s Min |
| La tecla se tambalea |
La cantidad máxima de P-P: 0,5*L/20 mm |
| Fuerza terminal |
5N durante 1 minuto |
| 3Características del interruptor |
| Tipo de interruptor |
SPST |
| Potencia nominal |
0.1A 16 V de corriente continua |
| Torque del interruptor |
200 a 800 gf.cm |
| Ángulo de cambio |
40o máximo |
| Vida útil sin carga |
15000 ciclos 100mΩ máximo |
| Duración de funcionamiento con carga:como valor nominal |
15000 ciclos 200mΩ máximo |
| Resistencia de contacto inicial |
100 mΩ máximo |
| Resistencia al aislamiento |
100 MΩ min. 250 V de corriente continua |
| Prueba de tensión |
300 V de corriente alterna durante 1 minuto |
| 4.Definición del medio ambiente |
| Rango de temperatura de funcionamiento |
-10oC a +70oC |
| Rango de temperatura de almacenamiento |
-40 oC a +85 oC |
| 5.Calor de referencia para soldadura |
| Soldadura manual |
96.5 Sn/3.0 Ag/0.5 Cu de alambre vendido o alambre de base de resina no limpio a 280oC máximo durante 3 segundos |
| Soldadura en onda |
96.5 Sn/3.0 Ag/0.5 Cu Cable vendido o Flujo no limpio 260oC Máximo durante 5 segundos |
Nuestra ventaja
Diseño y prototipo y base de automatización en Dongguan, que es el centro de fabricación del sur de China.
10 + ingenieros y diseñadores dedicados y experimentados en el departamento de I + D.
Centro de fabricación en la provincia de Sichuan que está cerca del muelle del río Yangzi y el aeropuerto de Chongqing.
10+ líneas de producción, 100+ gerentes y trabajadores experimentados.
Ayudar a los clientes a diseñar rápidamente sus ideas en soluciones de producción en masa, y completar el diseño, desarrollo y verificación de prototipos.
Preguntas frecuentes:
- P: ¿Cuál es la marca de este producto?
- R: La marca de este producto es Sanni.
- P: ¿Dónde se fabrica este producto?
- R: Este producto se fabrica en China.
- P: ¿Cuál es la función de un potencialómetro de deslizamiento lineal?
- R: Un potencialómetro de deslizamiento lineal se utiliza para medir y controlar la cantidad de corriente eléctrica que fluye a través de un circuito.
- P: ¿Cuál es la tensión máxima que este potenciómetro puede soportar?
- R: El voltaje máximo que este potenciómetro puede soportar es de 10V.
- P: ¿Este producto es adecuado tanto para circuitos AC como para circuitos DC?
- R: Sí, este producto es adecuado tanto para circuitos de CA como de CC.
