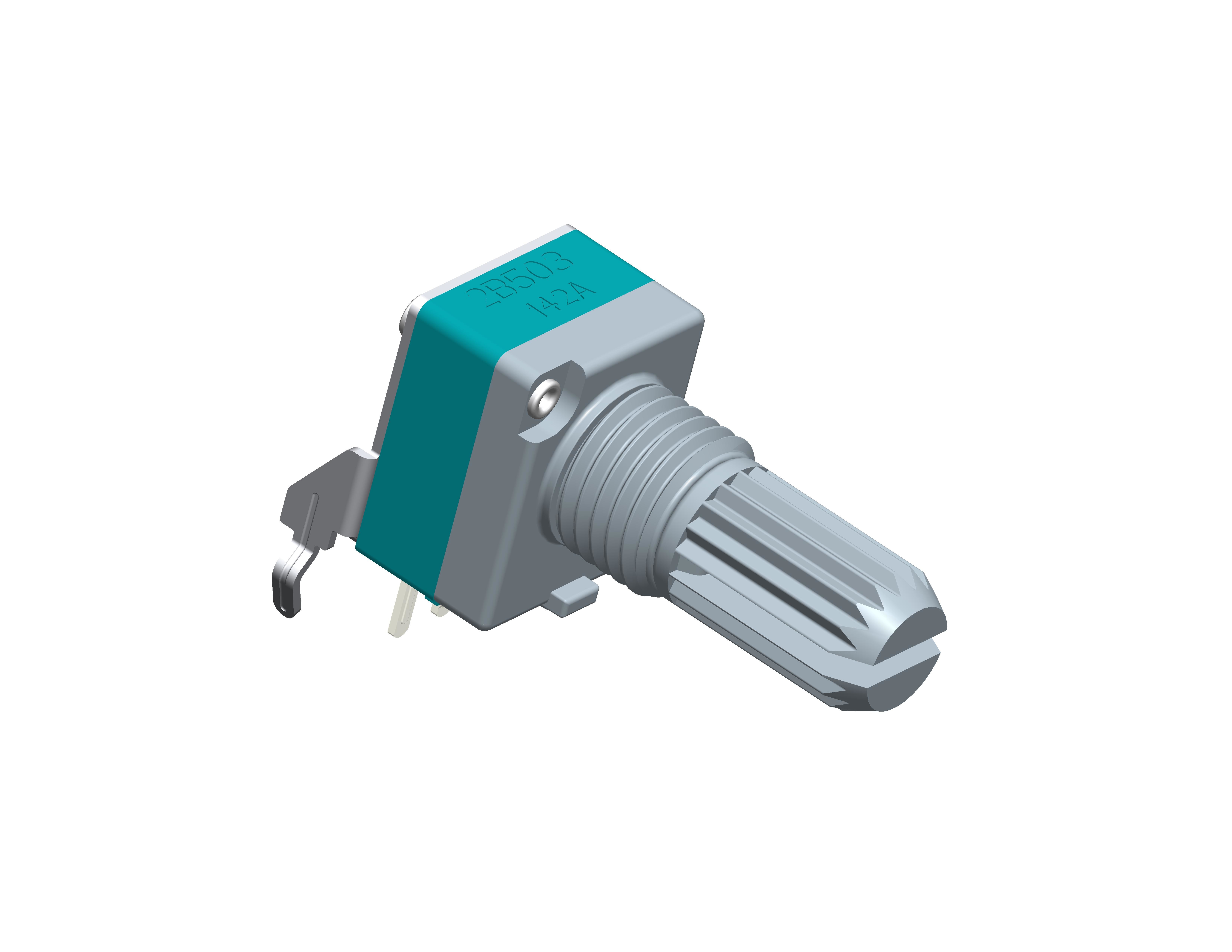

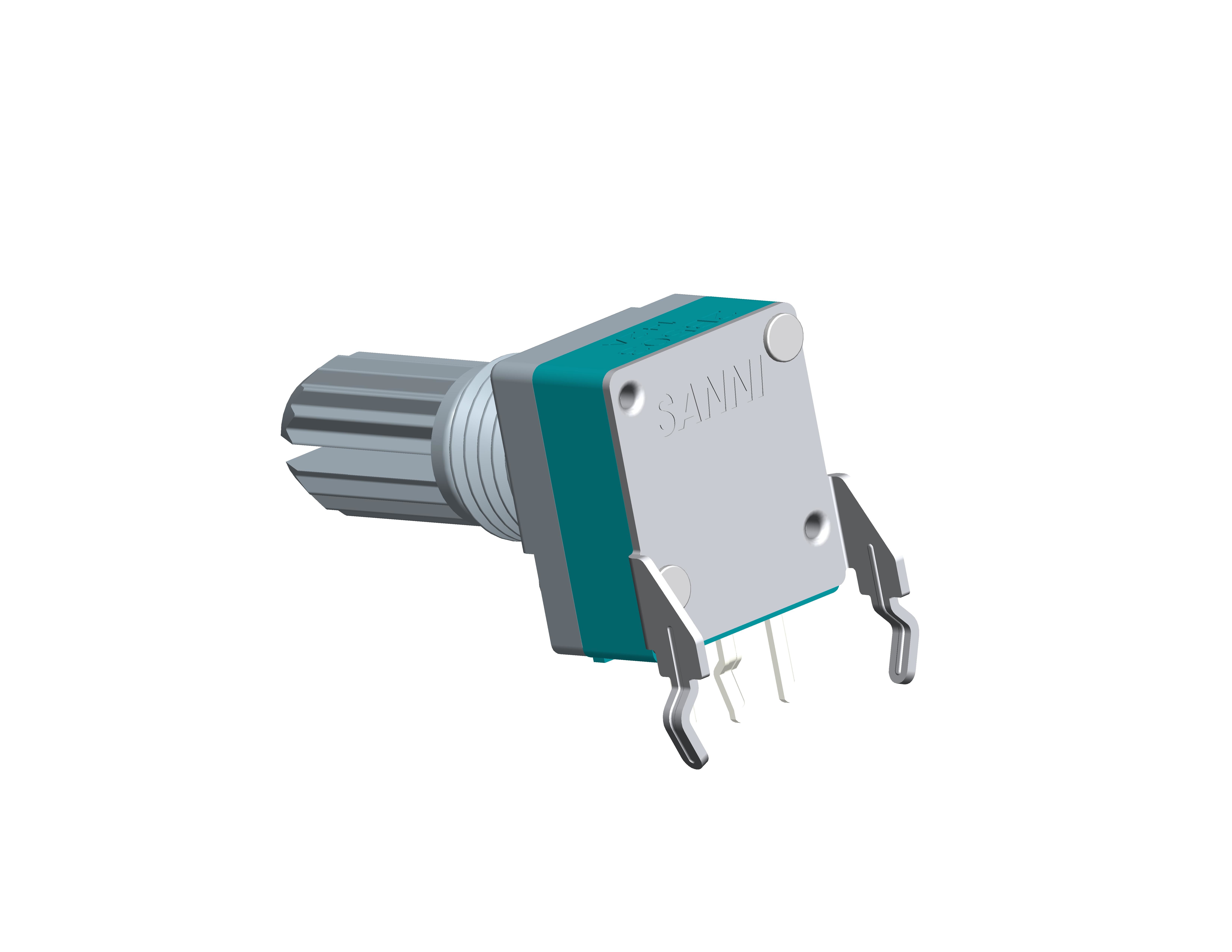

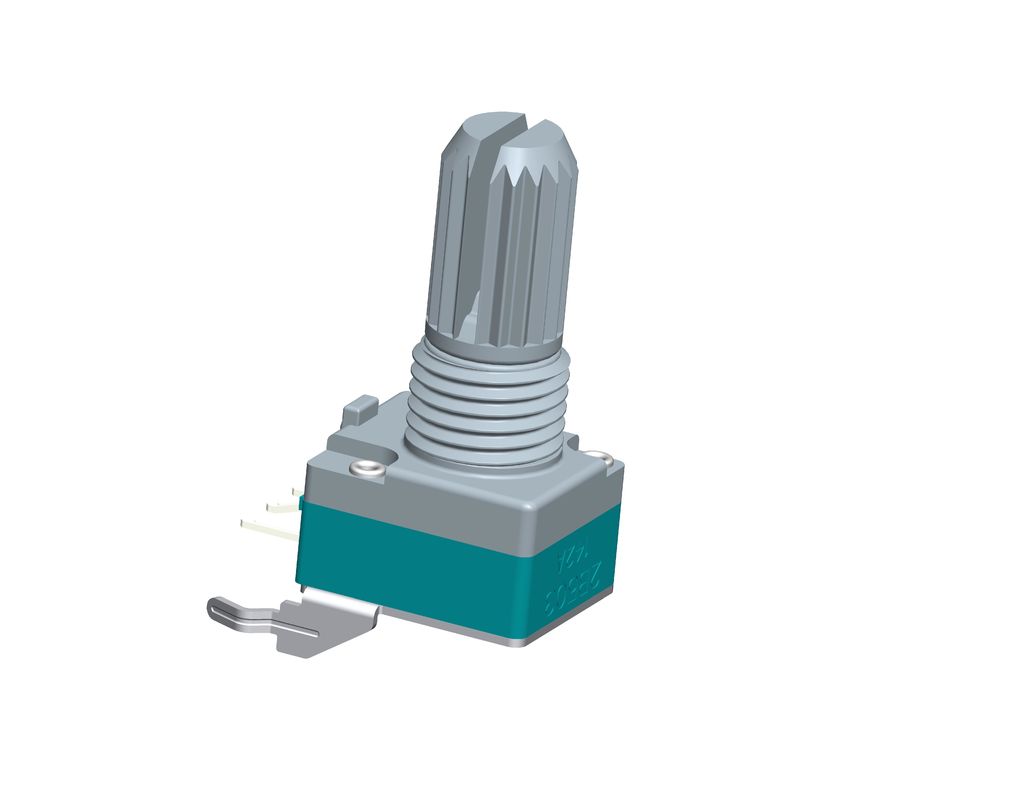

Fabricante Proveedor 09 mm Potenciómetro rotativo de tipo horizontal con soporte para aparato de audio

Descripción del producto:

El potencialómetro giratorio es una resistencia eléctrica ajustable, que se desliza sobre las resistencias por el cepillo, y obtiene el voltaje de salida asociado con el voltaje de entrada en el circuito.Se utiliza principalmente para productos de comunicación, walkie-talkie, amplificador de energía de automóviles, audio multimedia, hogar inteligente, periféricos de computadoras, etc.

Fabricante Proveedor 09 mm Potenciómetro rotativo de tipo horizontal con soporte para aparato de audio 0

CaracterísticasofPotenciómetro giratorio

Utilizando una estructura de sellado de plástico, puede lidiar eficazmente con la soldadura de onda.
Buen funcionamiento de sellado
Puede ser con el posicionamiento.
Se puede elegir el interruptor de empuje-tirón o el interruptor giratorio.
La longitud y la forma del eje se pueden ajustar.
Una variedad de métodos de montaje para elegir.

Aplicación dePotenciómetro giratorio

El potencialómetro rotativo es principalmente adecuado para productos de comunicación, walkie-talkie, audio multimedia, amplificador de potencia de automóviles y otros equipos electrónicos, pero también puede utilizar electrodomésticos,equipo médico, sus funciones principales son: ajuste de volumen, ajuste de intensidad de luz, selección de menú, ajuste de velocidad, ajuste de temperatura, etc.

Parámetros técnicos:

1Características eléctricas
Resistencia total	200Oh-2MΩ
Tolerancia de resistencia total	Las emisiones de gases de efecto invernadero de las instalaciones de ensayo de la Unión se determinarán en función de las emisiones de gases de efecto invernadero de la Unión.
Resistencia al aislamiento	100 MΩ min. 250 V de corriente continua
Resistencia residual	20Ω máximo.
Potencia nominal	Conicidad lineal:0.05W, Audio Taper 0.025W
Ruido	100 mV como máximo
Prueba de tensión	100 V CA durante 1 minuto
Válvula de tensión máxima de funcionamiento	50 V AC/20 V CC
Error de banda aplicable a las piezas de la unidad doble con fines de control de volumen de audio	-40dB a 0dB: 3dB máximo. (Compatible con vehículos: -60dB a 0dB: 1,5dB máximo.)
2Características mecánicas
Fuerza del tapón de rotación	Min: 4 kgf
Ángulo de rotación total	300o± 5o
Torque total	Entre 10 y 150 gf.cm.
Fuerza de empuje-tirón clave	Min:8Kgf
Fuerza terminal	5N durante 1 minuto
La tecla se tambalea	Se aplicarán las siguientes medidas:
3Características del interruptor
Tipo de interruptor	SPST
Potencia nominal	1A 16V de corriente continua
Torque del interruptor	500 gf.cm máximo
Ángulo de cambio	40o máximo
Vida útil sin carga	15000 ciclos 100mΩ máximo
Duración de funcionamiento con carga:como valor nominal	15000 ciclos 200mΩ máximo
Resistencia de contacto inicial	100 mΩ máximo
Resistencia al aislamiento	100 MΩ min. 250 V de corriente continua
Prueba de tensión	300 V de corriente alterna durante 1 minuto
4.Definición del medio ambiente
Rango de temperatura de funcionamiento	-10 añosoC a + 70oC. Las
Rango de temperatura de almacenamiento	-40 años.oC a + 85oC. Las
5.Calor de referencia para soldadura
Soldadura manual	350oC ± 10oC/3+1S
Soldadura en onda	260oC ± 5oC/10 ± 1S

Preguntas frecuentes:

P: ¿Cuál es la marca de este producto?
R: La marca de este producto es Sanni.
P: ¿Cuáles son los números de modelo de este producto?
R: Los números de modelo de este producto son RE11 y RE12.
P: ¿Dónde se fabrica este producto?
R: Este producto es fabricado en China.
P: ¿Cuál es la función de un codificador rotativo absoluto?
R: Un codificador rotativo absoluto es un dispositivo que convierte el movimiento de rotación en señales digitales, lo que permite un posicionamiento y una medición precisos.
P: ¿Cómo se compara este producto con otros codificadores rotativos?
R: El codificador rotativo absoluto de Sanni ofrece una alta precisión, durabilidad y versatilidad, lo que lo convierte en la mejor opción para varias aplicaciones industriales y de automatización.

etiqueta:

Lugar de origen:	China.
Nombre de la marca:	Sanni
Certificación:	ISO9001
Número de modelo:	RV9312N0

Cantidad de orden mínima:	2000
Precio:	1.5USD
Detalles de empaquetado:	Caja de cartón
Tiempo de entrega:	30 días
Condiciones de pago:	En el caso de las empresas de servicios de telecomunicaciones:
Capacidad de la fuente:	10000 piezas/mes

Orientación del elemento de control:	En el plano horizontal	Configuración del actuador:	Las demás
Longitud del actuador:	15 mm	Rango de temperatura de funcionamiento:	‘- 40℃ ~ +85℃
Resistencia total:	200Ω-2MΩ	Potencia nominal:	Conicidad lineal:0.05W, Audio Taper 0.025W
Prueba del voltaje:	100 V CA durante 1 minuto	Vida útil:	30.000 ciclos
Resaltar:	Potenciómetro giratorio de 09 mm , Potenciómetro giratorio con soporte , Tipo horizontal potenciómetro rotatorio
