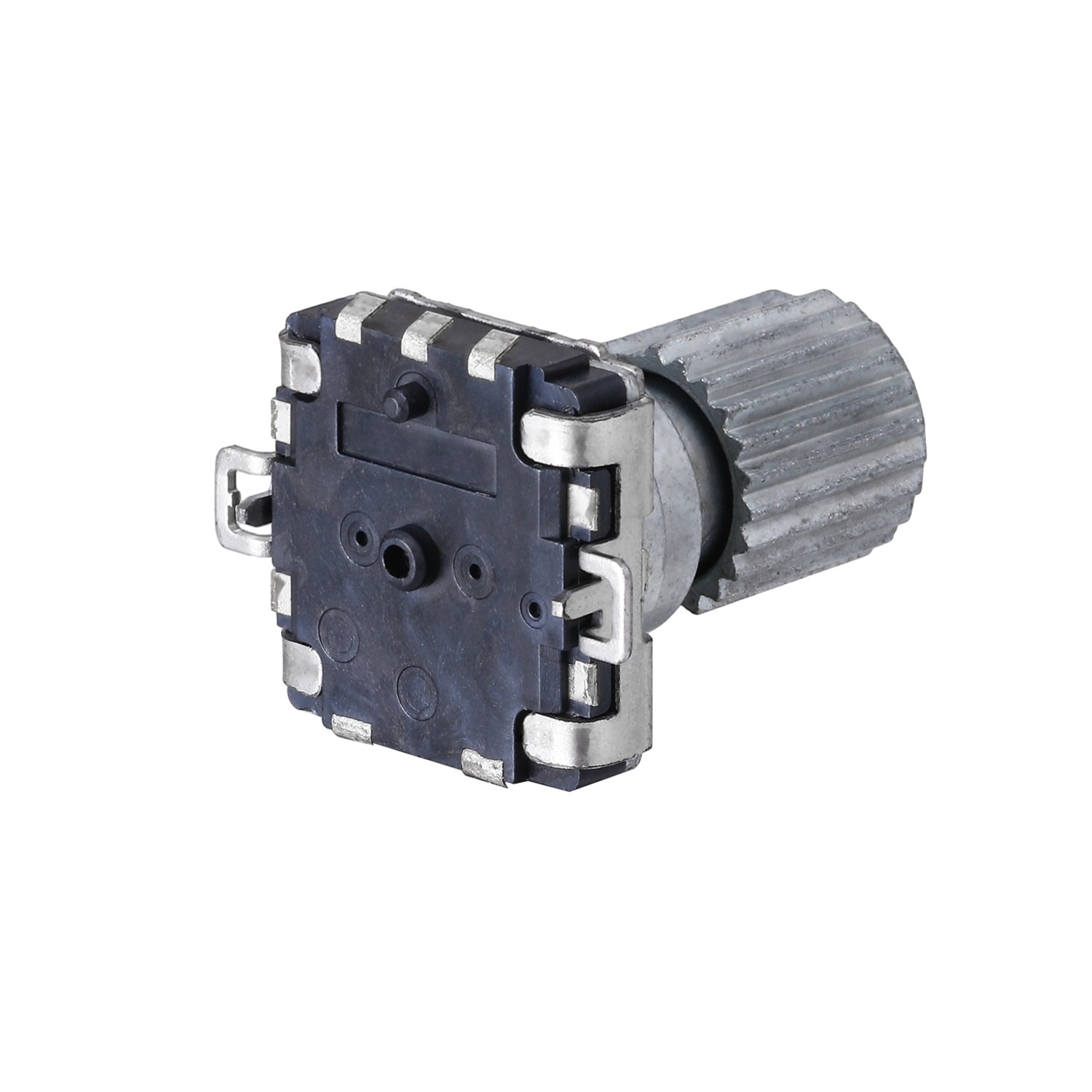

Encoder rotativo de eje de metal de tamaño pequeño de la serie 11mm Encoder rotativo incremental para audio de automóviles
Descripción
El codificador rotativo incremental de la serie EC11 de tamaño pequeño de 11 mm para audio de automóviles generalmente se procesa en otra parte en información como posición, velocidad y distancia.Uncodificador incrementales un dispositivo electromecánico lineal o rotativo que tiene dos salidaslas señales,A. NoyB. El trabajo, que emiten pulsos cuando el dispositivo se mueve.Juntos, losA. NoyB. El trabajolas señales indican tanto la ocurrencia como la dirección del movimientoEl eje puede ser personalizado según diferentes requisitos. Hay 15 pulsos, 30 detentos.Se utiliza principalmente para ajustar el volumen, la temperatura, la frecuencia y el cambio de función.
Especificación
| Rendimiento del interruptor |
| Número del circuito: |
SPST |
| Potencia nominal: |
1A 16V de corriente continua |
| Torque del interruptor: |
500 gf.cm máximo |
| Ángulo de cambio: |
40o máximo |
| Vida útil sin carga: |
30, 000 ciclos 100 mΩ máximo |
| Duración de funcionamiento con carga: |
30,000 ciclos 200mΩ máximo |
| Resistencia de contacto inicial: |
100 mΩ máximo |
| Resistencia al aislamiento: |
100 mΩ min.250 V de corriente continua |
| Prueba de tensión: |
300 V de corriente alterna durante 1 minuto |
| Características mecánicas |
| Ángel de rotación total: |
300° ± 5o |
| - ¿ Qué es eso? |
16 |
| Torque de rotación: |
150 a 350 gf.cm. |
| Fuerza del tapón de rotación: |
3 kgf.max/Alu; 3,5 kgf max/Bras; 4,0 kgf max/acero inoxidable |
| Fuerza de empuje-tirón del eje: |
8kgf.máx. |
| Torque de rotación: |
20 ~ 200f.cm CC: el par de clic: 60 ~ 400gf.cm |
| Oscilación del eje: |
- ¿ Qué pasa?0.6*L/20mm P-P máximo |
| Vibración: |
10 a 50 a 10 Hz/min. la amplitud es de 1,5 mm para todas las frecuencias. |
| Rendimiento eléctrico |
| Número de pulsos/detención |
El 16/16 |
| Características: |
con interruptor de empuje/interruptor rotativo |
| Resistencia al aislamiento: |
100 mΩ min.250 V de corriente continua |
| Durabilidad |
| Vida útil sin carga: |
20, 000 ciclos 100 mΩ máximo |
| Desempeño medioambiental |
| El frío: |
-40 °C ± 2 °C durante 96 horas |
| Calor seco: |
85 °C ± 2 °C durante 96 horas |
| Calor húmedo: |
40 ± 2oC, 90 a 95% de H.R. durante 96 horas |
Características
1. Una variedad de métodos de montaje para la elección.
2.Interruptor de empuje con recorrido de 0,5 mm
3La longitud y la forma del eje se pueden personalizar.
4Diseño de eje doble
Nuestra fábrica
Dongguan SANNI Electronics Technology Co., Ltd. tiene más de 10 años de experiencia en el diseño y fabricación de potenciales, codificadores, interruptores y otros componentes electrónicos.Áreas de instalación de 2000 metros cuadrados con más de 180 empleadosTenemos equipos técnicos y de ventas profesionales y buenos para atender sus necesidades.
Nuestra ventaja
1. 4 líneas de producción de automatización, más de 100 trabajadores experimentados para productos de mayor precisión.
2. 10 + ingenieros y diseñadores dedicados y experimentados en el departamento de I + D.
3. Servicio personalizado ODM / OEM. Ayudar a los clientes a diseñar rápidamente sus ideas en soluciones de producción en masa, y completar el diseño, desarrollo y verificación de prototipos.
4Instrumentos de prueba profesionales y equipo para garantizar la calidad del producto.
